Kit óptico Sol'Ex Shelyak
Con Sol'Ex (Solar Explorer) crea tu propio instrumento de imágenes solares impreso en 3D.
¡Atención! Este kit solo incluye los componentes ópticos (ver contenido del kit). También debe adquirir las piezas impresas en 3D y otros componentes como cámaras, accesorios, etc.
Con Sol'Ex (Solar Explorer), tome imágenes increíbles del Sol, como si tuviera un filtro especialmente estrecho (normalmente de 0,3 Å), significativamente más estrecho que cualquier filtro comercial, lo que le permitirá obtener imágenes muy contrastadas de la cronosfera. Además, puede elegir la longitud de onda de su imagen (H-alfa, H-beta, sodio, helio, calcio... todo el rango visible es accesible).
Imágenes del Sol en la línea H-Alpha tomadas el 16 de noviembre de 2021 con un espectroheliógrafo Sol'Ex y una cámara ZWO ASI178MM, montada en un refractor TS de 65 mm con una distancia focal de 420 mm (fuente Shelyak Instruments).
El proyecto Sol'Ex
Sol'Ex es un pequeño instrumento que puedes construir tú mismo, con piezas impresas en 3D. Este es un proyecto propuesto y dirigido por Christian Buil. El sitio web del proyecto Sol'Ex ofrece todos los detalles prácticos para su montaje y uso en el campo. Sol'Ex debe instalarse en un telescopio astronómico pequeño (con una distancia focal máxima de 400 mm, para ver el Sol completo en una sola imagen, pero es posible una distancia focal mayor que proporcionará imágenes más detalladas de partes del disco). Este proyecto incluye un software de procesamiento automático de imágenes: el resultado aparece en la pantalla con unos pocos clics. Sol'Ex funciona según el principio del espectroheliógrafo: la imagen se construye línea a línea desplazando la imagen del Sol frente al instrumento (es el mismo principio que una fotocopiadora, excepto que la copia aquí es una imagen del Sol).
El kit óptico Sol'Ex que ofrece Shelyak reúne todos los elementos ópticos necesarios para la fabricación del instrumento: rendija, rejilla, lentes, etc. Deberá obtener las piezas por su cuenta mediante impresión 3D o fabricarlas usted mismo si dispone de una impresora (archivos STL disponibles en la página web de Sol'Ex). Encontrará más información sobre los proyectos Sol'Ex y Star'Ex en este artículo de la página web del fabricante .

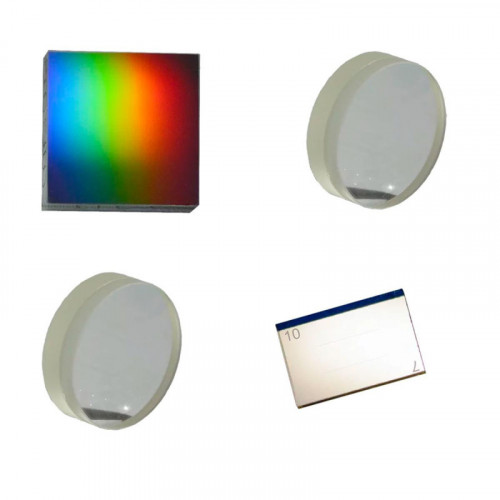

Composición del kit
- Rejilla holográfica de 2400 rpm (25 x 25 mm)
- Un doblete colimador hecho a medida con un diámetro de 25,4 mm y una distancia focal de 80 mm.
- Un doblete colimador hecho a medida con un diámetro de 25,4 mm y una distancia focal de 125 mm.
- Una ranura reflectante de 2 posiciones de 7 y 10 µm y 6 mm de longitud
Para ir más allá...
Tras familiarizarse con Sol'Ex, comprenderá que este instrumento también puede orientarse hacia (otras) estrellas. Sol'Ex se transforma entonces en Star'Ex ( Star Explorer ), un pequeño espectrógrafo de muy alta resolución (HR). Se necesitan algunos elementos ópticos adicionales para transformar un Sol'Ex en un Star'Ex. Para ello, se utiliza el kit óptico complementario (SHES0037). Ahora también puede optar por el kit óptico completo Star'Ex de alta resolución (SHES0038), que contiene todos los elementos necesarios para crear un Sol'Ex y transformarlo en un Star'Ex HR.
