Montura Ecuatorial GM1000 HPS EP 10Micron (NOVEDAD)

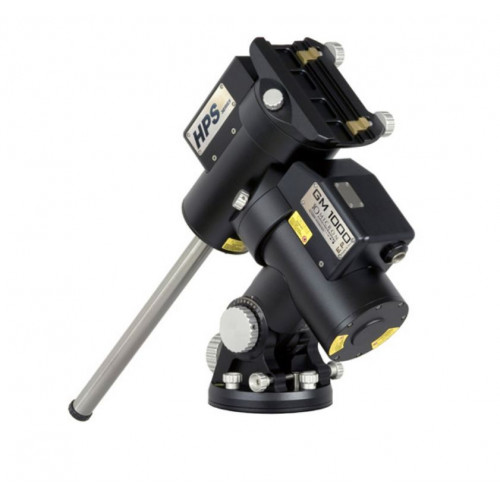

Montura Ecuatorial Alemana GM1000 HPS EP de 10Micron

El GM1000 HPS EP (Rendimiento Mejorado)  lleva el exitoso modelo GM1000 HPS a la siguiente generación. El nuevo GM1000 no es un sucesor, sino una evolución del GM1000 HPS. Gracias a refuerzos mecánicos específicos, como los ejes AR y DEC reforzados y los rodamientos mejorados, ofrece un 20 % más de carga útil (30 kg) con prácticamente el mismo peso total . Esto lo convierte en la opción predilecta para astrofotógrafos que buscan la máxima estabilidad en monturas compactas.

La montura GM1000 HPS fue y sigue siendo un referente en su segmento: un equilibrio perfecto entre capacidad de carga, portabilidad y la legendaria precisión de apuntado y seguimiento de nuestra tecnología HPS.  HPS significa Alta Precisión y Velocidad

El GM1000 HPS es conocido mundialmente por:

1. Precisión absoluta: Gracias a los codificadores absolutos de alta precisión en ambos ejes, ofrece un posicionamiento y seguimiento impecables, eliminando la necesidad de autoguiado en la mayoría de los casos. La montura nunca pierde su orientación, incluso al ajustar manualmente los ejes. Incluso tras un corte de energía, no es necesario realinearla.
2. Relación carga útil-peso excepcional: carga útil óptima en un cuerpo de montaje liviano y fácilmente transportable.
3. Robustez y fiabilidad: Diseñado para un uso continuo, noche tras noche, en todas las condiciones.
4. Software avanzado: Un sistema de control potente e intuitivo con funciones profesionales para todos los usuarios.
5. Control remoto y soporte global: diseñado para aplicaciones remotas confiables.

El GM 1000 HPS EP alcanza una velocidad de acceso de hasta 15°/s, una precisión de posicionamiento de 20″ y una precisión de seguimiento de aproximadamente ±1″ en 15 minutos (0,7″ RMS).

En funcionamiento móvil, la montura es más rápida y sencilla de configurar y alinear que cualquier montura ecuatorial convencional. La GM1000 HPS EP es el resultado de un proceso de I+D específico para seguir desarrollando las características estructurales y tecnológicas clave de la montura. Cada mejora debe traducirse en un beneficio tangible y medible para el astrofotógrafo.

Las innovaciones más importantes y, sobre todo, las ventajas:

1. Mayor capacidad de carga útil a 30 kg por el mismo precio: +20 % más de carga útil, por ejemplo, se pueden utilizar telescopios con aperturas más grandes, ruedas de filtros pesadas y cámaras, con la máxima estabilidad y precisión de seguimiento.
2. Ejes reforzados: Tanto los ejes RA como los DEC se han mejorado con un nuevo diseño y mayor grosor. El diámetro del eje RA también se ha incrementado. El resultado es una rigidez exponencialmente mayor con una reducción considerable de la vibración y la deflexión. Nuevos cojinetes más grandes y reforzados: gracias a los cojinetes más grandes, el soporte gira con mayor suavidad, soporta de forma óptima la mayor carga y aumenta la vida útil de todo el sistema mecánico.
3. Rodamientos de sinfín rediseñados: Las nuevas carcasas mecánicas se han optimizado para incorporar rodamientos de sinfín más robustos y de alto rendimiento. Esto minimiza la posible flexión en el sistema de accionamiento, un factor crucial para un seguimiento de primera clase.
4. Mayor calidad y precisión de fabricación: las máquinas CNC de última generación y las máquinas de medición de coordenadas 3D (CMM) permiten tolerancias más estrictas y una calidad constante en cada unidad.
5. Nueva caja de control V3: las mejoras de hardware y software, los conectores EU industriales y la electrónica moderna aumentan la precisión, la confiabilidad y la preparación para el futuro.
6. Selección selectiva de materiales: una selección más estricta de materiales y componentes garantiza el máximo rendimiento y confiabilidad.
7. Conectividad avanzada e interfaz web: la funcionalidad remota integral a través de una interfaz web moderna permite el monitoreo y la configuración precisa sin presencia directa.
8. Optimizado para operación remota

Características de HPS

HPS significa Alta Precisión y Velocidad y el soporte es un desarrollo posterior del conocido GM 2000 QCI de 10Micron con la misma mecánica probada pero menor capacidad de carga que este último, y por lo tanto más fácil de transportar.

MECÁNICA

1. Materiales y mano de obra de alta calidad para una máxima calidad y larga durabilidad: sin piezas fundidas, todas las piezas están fresadas con CNC.
2. Acoplamientos y transmisiones por tornillo sin fin tradicionales de alta precisión para una máxima confiabilidad
3. Cableado interno: sin cables de motor externos
4. Los servomotores sin escobillas, que no requieren mantenimiento y tienen un par elevado permiten que el GM 1000 alcance una velocidad de apuntamiento de hasta 15°/s.
5. Placa de accionamiento del motor electrónico patentada para un fácil mantenimiento.

ELECTRÓNICA

1. Sistema de circuito cerrado con retroalimentación de codificadores en el eje.
2. Encoders absolutos montados directamente en los ejes, con un error de lectura de < 0,1 segundos de arco, totalmente encapsulados y calibrados de fábrica.
3. Consumo de energía extremadamente bajo y electrónica de tamaño micro (20 x 15 x 8 cm).
4. La caja de control y el teclado se pueden desmontar fácilmente tras la inspección y guardar de forma segura para una mejor protección de los componentes electrónicos. Esto significa que no tendrá que devolver el soporte completo para realizar tareas de mantenimiento.
5. Componentes eléctricos y electrónicos de máxima calidad para uso en un amplio rango de temperaturas de funcionamiento.
6. "Herramienta de teclado virtual" disponible en PC para control remoto.

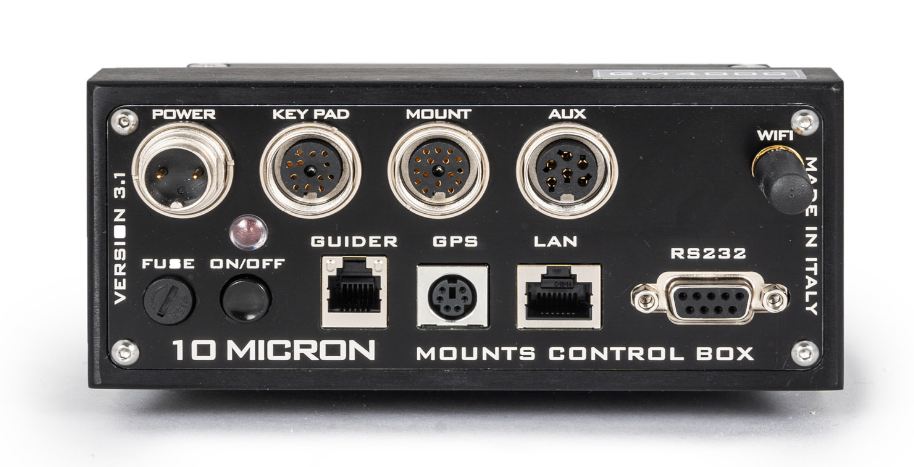

Novedades importantes de la caja de control V3:

10Micron ha rediseñado el hardware de su caja de control electrónica. A partir de ahora, todos los soportes se entregarán con la nueva versión 3 de la caja de control de serie.

1. Potente placa base: nuevo procesador basado en ARM con memoria ROM ampliada para un mayor rendimiento y preparación para el futuro.
2. Conectores industriales de alta calidad: todas las conexiones de alimentación y datos están equipadas con conectores Binder de alta calidad de Alemania y ofrecen una protección mejorada contra la humedad, el polvo y las influencias ambientales.
3. Conectividad mejorada: un puerto dedicado para una antena WiFi externa optimiza la comunicación inalámbrica.
4. Interfaces de datos optimizadas: los nuevos puertos RJ para LAN, autoguiado y GPS garantizan una transmisión de señal confiable.
5. Integración precisa de GPS: el módulo GPS ahora se conecta a través de una interfaz PS2 (en lugar de RJ) y cuenta con una señal PPS integrada para una sincronización de alta precisión, ideal para el seguimiento por satélite.
6. Conector de alimentación profesional: El conector anterior se ha sustituido por un conector Binder de dos pines para 24 V CC. Se incluye un nuevo cable de alimentación.
7. Interfaz AUX extendida  (conector AUX de 6 pines [DIN EN 61076-2-106]): mejora el control del interruptor remoto y la respuesta de encendido.

Firmware

1. Potente firmware con modelado avanzado de monturas, que calcula múltiples parámetros (refracción, flexión óptica/mecánica, segundo intercalar, alineación de la montura, movimiento del objeto, sincronización del reloj, temperatura) y funciones especiales (seguimiento dual, alineación polar asistida): la única manera de lograr un seguimiento sin guía perfecto durante exposiciones prolongadas. Nuestros clientes, como Torben van Hees, ahora alcanzan hasta 0,2" RMS con estas monturas .
2. Sistema intuitivo, control de motor propietario con reloj compensado por temperatura, sistema informático de a bordo basado en Linux, con inteligencia incorporada.
3. No se necesita una PC ni una computadora portátil externa en el campo: todas las funciones se pueden operar a través del teclado independiente.
4. Modelo preciso de apuntamiento de múltiples estrellas adecuado para aplicaciones como espectroscopia de alta precisión, administrador TLE para seguimiento de satélites, gestión de parámetros orbitales de planetas menores y cometas, gestión de sesiones de observación individuales y mucho más.
5. Modelos de apuntamiento estables para cambios seguros de carga este/oeste: se pueden almacenar en la base de datos diferentes modelos para distintas configuraciones de telescopios y accesorios.
6. Alineación polar precisa, rápida y exacta, gestionada por software interno y realizada en minutos.
7. Se puede controlar de forma totalmente remota a través de su PC del observatorio mediante una red LAN 10/100/1000 o WLAN, gracias a un protocolo de comando y controladores bien documentados, mediante software personalizado o software de planetario estándar.
8. Configuración de hora manual, automática (a través del software propietario ClockSync) o basada en GPS; soporte para segundos intercalares y cálculo completo de la escala de tiempo UT1/UTC.
9. Función de equilibrio electrónico.
10. Opción de asistencia web de diagnóstico remoto con servidor dedicado.
11. Pantalla gráfica profesional
12. Teclado independiente: no requiere PC y ofrece todas las funciones para su funcionamiento.
13. Teclado robusto con carcasa metálica y microinterruptores fiables y profesionales
14. Gran pantalla gráfica con hasta cinco líneas de texto e indicadores de estado; calentada para funcionamiento a baja temperatura, pantalla y retroiluminación del teclado regulables

Nota Importante:

1. El precio no incluye los contrapesos y la unidad de alimentación, estos deben solicitarse (accesorios).
2. Para evitar la pérdida de garantía, solo se pueden utilizar fuentes de alimentación aprobadas por 10Micron en su lista de accesorios.
3. Consulte  las instrucciones de cuidado importantes para dispositivos astronómicos
4. Al comprar un soporte de 10 micron, la caja de envío pesada n° 1451066 se incluye en el precio de la entrega

Características de la Montura

• Montar: Montura ecuatorial de tipo alemán
• Peso (kg): ~19,5 kg (sin accesorios)
• Capacidad máxima de carga del instrumento: 30 kilos
• Rango de latitud: 0° – 82° (90° opcional)
• Rango de ajuste fino del azimut: +/− 7,5°
• Barra de contrapeso: 30 mm de diámetro, acero inoxidable, peso 1,7 kg.
• Ejes: 32 mm (RA) / 30 mm (DEC) de diámetro, acero de aleación
• Almacenamiento: rodamientos de rodillos cónicos precargados
• Engranajes helicoidales: 250 dientes, 125 mm de diámetro, bronce B14
• Caracol: Diámetro 20 mm, acero de aleación templado, rectificado y lapeado.
• motores: Servo de CA de 2 ejes sin escobillas
• Fuente de alimentación: 24 V CC
• Consumo de energía: ~ 0,5 A de seguimiento ~ 3 A de velocidad máxima ~ 4 A de pico
• Ir a velocidad: Ajustable de 2°/s a 15°/s
