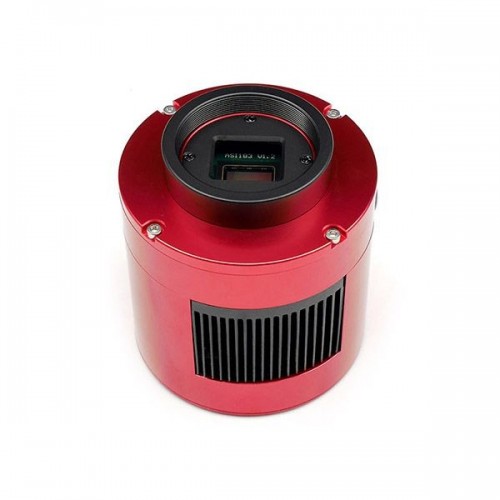

Cámara ASI 183 MC Pro COLOR - ZWO
ZWO ofrece un conjunto muy interesante de cámaras CMOS montadas sobre la base del sensor Sony IMX183 que van desde cámaras color a monocroma, refrigeradas o sin refrigerar. La elección de este sensor para un conjunto tan amplio de posibilidades de debe a sus buenas características para astrofotografía. Un tamaño de píxel de tan solo 2.4 µm, pero con una capacidad de pozo de 15.000 e- que permite exposiciones de hasta 2000 segundos sin saturar, con un ruido de lectura de 1.6 e- a 30 DB y 12 bits de rango dinámico a ganacia 0.
La ASI 183 utiliza un sensor retroiluminado que es extremadamente sensible con una resolución de 20.18 Mp efectivos, en una matriz de 5496 x 3672, con un tamaño de píxel de 2,4um. Lo que reduce de forma significativa el brillo de amplificador, facilitando el procesado de las imágenes.
La cámara permite la lectura rápida Fast FPS, lo cual es muy útil en imágenes solares y lunares, pero también para su uso como Live View, facilitando mucho la labor del enfoque en tiempo real.
La tecnología "Exmor R" de sensor retroiluminado de Sony le brinda un rendimiento muy bueno en fotografía de cielo profundo, alcanzando un 84% de eficiencia cuántica, que en el canal de H alpha continúa siendo superior al 60%. Estos valores de eficiencia cuántica implica que el sensor IMX183 utiliza para transformar en imagen una gran cantidad de la señal que le llega del telescopio.
La versión Pro de las cámaras ASI 183 incorporan un buffer de memoria interna DDR3 de 256 Mb que mejoran de forma importante la transferencia de datos. Este buffer de memoria es usado también para reducir el brillo de amplificador que resulta sobre todo de velocidades de transferencia lentas si la cámara se usa con el puerto USB 2.0.
Esta versión color de la 183 equipa una matriz de Bayer RGGB.
Uso de los puertos USB y alimentación
Puerto USB 3.0: El Puerto USB 3.0 proporciona un ancho de banda de 5 Gb que permite a la cámara funcionar a 19 fps (12 bits, modo normal) o 19 fps (10 bits, modo de alta velocidad) a resolución completa (20.18 Mega)
Puerto USB 2.0: Este puerto hace las veces de un concentrador de puertos USB para una mejor gestión del cableado, de tal manera que si se conecta la cámara a una fuente de alimentación este puerto puede dar soporte a diferentes accesorios, ruedas de filtros, cámara guía o enfocadores electrónicos.
La ASI183 Pro tiene un sistema de enfriamiento TEC (Termoeléctrico) de 2 etapas que permite un enfriamiento profundo (40°C-45ºC por debajo de la temperatura ambiente). El enfriador requiere una fuente de alimentación externa, que no se incluye con la cámara.
ZWO recomienda utilizar un adaptador de CC de 12 V a 3-5 A (o más) (2,1 × 5,5 mm, polo central positivo) para alimentar el enfriador. Una batería de 9-15 V CC también es válida para este propósito.
Nota: Siempre es aconsejable comprobar la escala de píxel de tu telescopio con la cámara que estás pensando adquirir, el valor numérico debería situarse "de una forma teórica" entre 1 y 2 utilizando la siguiente fórmula:
(tamaño de píxel (μm)/longitud focal (mm)) x 206 = Escala de píxel
Resoluciones soportadas a 10 Bits
- 5496 × 3672 19.00 fps
- 3840 × 2160 41.04 fps
- 1920 × 1080 80.10 fps
- 1280 × 720 117.30 fps
Resoluciones soportadas a 12 bits
- 5496 × 3672 19.00 fps
- 3840 × 2160 36.12 fps
- 1920 × 1080 70.48 fps
- 1280 × 720 103.23 fps
Características de ZWO ASI 183 MC Pro
- Sensor: Sony 1 "IMX183CLK-J CMOS monocromo
- Diagonal: 15.9 mm
- Resolución: 20.18 MP
- Matriz de imagen: 5496 x 3672
- Tamaño de píxel: cuadrado de 2,4 µm
- Patrón de Bayer: RGGB
- Obturador: Persiana Enrollable
- Exposición mínima: 32 µs
- Exposición máxima: 2000 segundos
- ROI: compatible
- Ruido de lectura: 1.6e a 30db de ganancia
- QE: 84%
- Capacidad de pozo: 15ke
- ADC: 12 bits
- Memoria intermedia DDR3: 256 MB
- Interfaz: USB 3.0 / USB 2.0
- Adaptador: M42 x 0.75
- Dimensiones: 78 mm de diámetro
- Peso: 410 g
- Distancia de enfoque posterior: 6.5 mm
- Enfriamiento: Regulado Termoeléctrico de dos etapas
- Delta T: 40º-45° C por debajo de la temperatura ambiente
- Consumo de energía de la cámara: 650 mA a 5 V
- Consumo de energía del enfriador: 12V a 3A Max
- Temperatura de trabajo: -5 ° C - 45 ° C
- Humedad relativa de trabajo: 20% - 80%
El software necesario para la correcta instalación de la cámara puedes descargarse directamente de la página de ZWO AQUI
