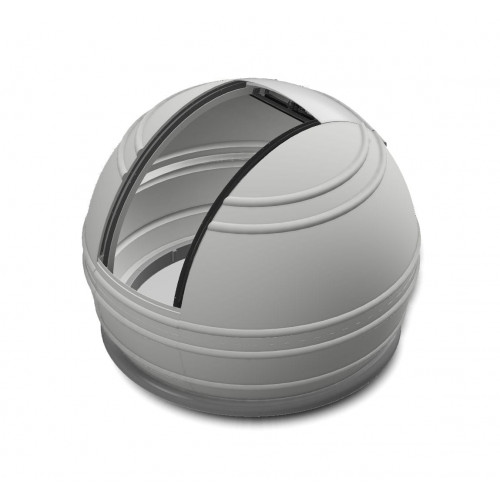

Cúpula para Observatorio 4m ScopeDome

Cúpula ScopeDome de 4 m (Contáctanos para presupuesto personalizado de instalación)

Los precios reflejados en la web corresponden al precio del dome, sin transporte desde el fabricante ni instalación en su lugar de ubicación definitiva.

Las cupulas del fabricante polaco ScopeDome son en la actualidad una referencia en el diseño de cúpulas para observatorios astronómicos. Fabricadas en materiales compuestos se caracterizan por su robustez a la vez que ligereza.

Puede adquirir la cúpula en diferentes versiones

Versión básica de ScopeDome 4M: sin unidades motorizadas ni sistemas de automatización
Versión motorizada: Inlcuye version Básica + sitemas de motores azimut y ventana
Versión Computerizada ScopeDome: Inlcuye Versión Motorizada + sistemas de control remoto ScopeDome

Domo 4M - motorizado

1. El sistema incluye:
2. Versión manual del domo ScopeDome 4M
3. Unidad rotativa
4. unidad de obturador
5. Controlador de motor 2x 12V PWM
6. Fuente de alimentación de 12 V/15 A CC
7. Cableado Semi PlugAndPlay para controlar manualmente los motores del domo

Sistema de automatización completa ScopeDome 4M

1. Versión manual del domo ScopeDome 4M
2. Unidad rotativa
3. unidad de obturador
4. Controlador de motor 2x 12V PWM
5. Fuente de alimentación de 12 V/15 A CC
6. Electrónica y Motores Sistema de Calefacción
7. 2 tarjetas ScopeDome Arduino (para rotación de domo y control de obturación)
8. Cableado PlugAndPlay para controlar el domo desde la computadora PC
9. Controlador Arduino ScopeDome

Sistema de automatización completa Scope Bot

En AstroPolar a través de nuestra marca Scope Bot dedicada al diseño, instalación, montaje y automatización de observatorios astronómicos ofrecemos un sistema de automatización completamente novedoso para pequeños y grandes observatorios astronómicos.

Nuestro Hardware, de ultíma generación, unido a un software que ofrece la maxima seguridad en la operación del obseratorio astronómico, supone un gran avance en la gestión integral de un instalación desatendida y controlada en remoto.

Puedes descubrir todo lo neceario en nuestra pagina web dedicada exclusivamente a la instalación y montaje de observatorios www.scope-bot.com. Nuestro sistema de automatización contine los siguientes elementos:

1. Motor de rotación en Azimut
2. Motor de apertura/cierre ventana
3. Dispositivo electrónico contralador de Azimut
4. Dispositivo electórnico controlador de Ventana
5. Dispositivo electrónico de Relés
6. Estación Meteorológica
7. Detector de nubes
8. Fuente de alimentación de 12 V/15 A CC
9. Router
10. Fuente de alimentación Auxiliar SAI
11. Acceso a plataforma IoT Cloud para un usuario

Opcionales no incluidos en el precio base:

Panel en la puerta

Color personalizado: El fabricante ofrece la posibilidad de personalizar el color de nuestro observatorio.

Opciones de actualización:

Gracias al diseño modular, la cúpula se adapta para ser ampliada en el futuro con la opción de accionamientos y sistemas de automatización. Esto le da la oportunidad de solicitar primero el manual más económico y, a medida que se desarrolla su observatorio, agregar más componentes de automatización.

1. La cúpula está fabricada con laminado de poliéster-vidrio de hasta 6 mm de espesor, lo que le otorga una total resistencia a la intemperie, a la vez que garantiza una alta durabilidad y estética. Además, está reforzado por perfiles convexos especiales en el exterior del mazor y refuerzos colocados en el interior de la estructura. La cúpula se compone de 7 elementos básicos, facilita enormemente el transporte y el montaje en los edificios altos.
2. La estanqueidad de la cúpula está garantizada por su especial construcción que también evita la fuga de agua en su interior. El gran espacio en la base y la cubierta de color brillante evitan el sobrecalentamiento. La gran ventana de un metro de ancho en el borde de la esfera permite realizar observaciones libremente con telescopios de hasta 90 cm de diámetro.
3. La ventana de observación está diseñada para que el telescopio tenga una vista clara del cenit.
4. La rotación de la cúpula es proporcionada por una pista colocada en la base, rueda gracias a un sistema de 16 rodillos de plástico.
5. El sistema de accionamiento de la cúpula está compuesto por dos motores silenciosos de baja potencia alimentados desde 230V. Uno controla la rotación de la cúpula, el segundo le permite abrir y cerrar la ventana de observación. Un codificador especial montado en un circuito del domo coopera con el controlador dedicado que mide constantemente la ubicación del domo y ajusta el trabajo de los motores respectivamente a la posición del telescopio.
6. Todos los domos se ensamblan y prueban inicialmente en  fábrica y luego se desmontan y preparan cuidadosamente para el transporte.

Dimensiones de la cúpula

1. Diámetro de la cúpula: 4000 mm
2. Ancho de persiana: 1170 mm
3. Altura de la cúpula: 2960 mm
4. Diámetro del anillo base: 3500 mm
5. Altura de la base: 1100 mm
