Kit óptico de alta resolución Sol'Ex - Star'Ex (HR) Shelyak

Kit óptico de alta resolución (HR) Shelyak Star'Ex

Todo lo que necesitas saber sobre el kit óptico Shelyak Star'Ex HR

Este kit permite crear un espectroheliógrafo Sol'Ex y un espectroscopio de alta resolución Star'Ex HR. El Sol'Ex produce imágenes del Sol en la longitud de onda deseada. El Star'Ex permite acceder a los espectros de objetos brillantes (estrellas, nebulosas, galaxias, planetas, cometas, etc.) en alta resolución, es decir, con un perfil espectral muy detallado.

Este kit solo contiene los componentes ópticos (ver contenido del kit) para construir un Sol'Ex y un Star'Ex HR (con módulo de autoguiado y una ranura de 4 anchos diferentes). También debe adquirir las piezas impresas en 3D y otros componentes como cámaras, accesorios, etc.

Si ya tiene un Sol'Ex, existe un kit óptico diferente (SHES0037) que incluye únicamente los componentes ópticos adicionales necesarios para construir el Star'Ex HR a partir del Sol'Ex.

Los proyectos Sol'Ex y Star'Ex

Sol'Ex (Solar Explorer) y Star'Ex (Star'Explorer) son dos proyectos iniciados por Christian Buil que ofrecen a los aficionados la oportunidad de construir dos instrumentos ellos mismos a partir de la misma plataforma técnica: un espectroheliógrafo (Sol'Ex) y un espectrógrafo clásico (Star'Ex). Un sitio web específico proporciona toda la información necesaria para su fabricación y uso. Se fabrican las piezas mediante impresión 3D (o se encargan a un especialista) y luego se ensambla el instrumento con los elementos ópticos de este kit (rendija, rejilla, lentes, elementos de guía, etc.).

Además, un dispositivo de alto rendimiento ofrece varios anchos de rendija («ranura ancha») para adaptar la configuración de Star'Ex al tamaño del telescopio y a la resolución espectral deseada. Una página en el sitio web de Shelyak Instruments describe los proyectos Sol'Ex y Star'Ex con más detalle.

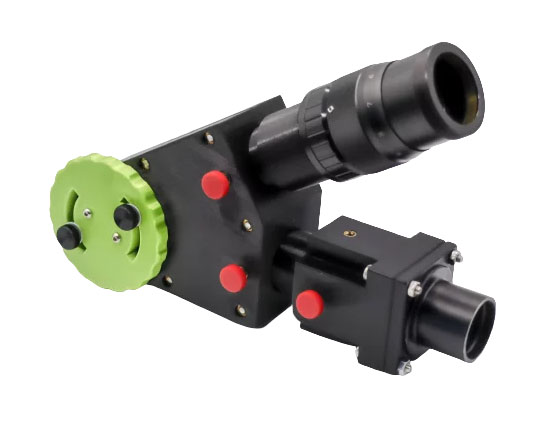

Sol'Ex completamente ensamblado. Se añadieron algunos componentes adicionales, como el sistema de enfoque helicoidal y el adaptador de barril de 31,75 mm (1,25"). Excepto los tornillos, todas las demás piezas se imprimieron en 3D.

El espectroheliógrafo Sol'Ex

El proyecto original de Christian Buil fue diseñar el Sol'Ex, un espectroheliógrafo capaz de escanear literalmente el Sol en la longitud de onda deseada y reconstruir una imagen completa de nuestra estrella. Con Sol'Ex (Solar Explorer), se pueden obtener imágenes increíbles del Sol, como si se tuviera un filtro especialmente estrecho (normalmente de 0,3 Å), significativamente más estrecho que cualquier filtro comercial, lo que produce imágenes muy contrastadas de la cromosfera. Además, se puede elegir la longitud de onda de la imagen (H-alfa, H-beta, sodio, helio, calcio, etc.). Se puede acceder a todo el rango visible.

Imágenes del Sol tomadas el 17 de febrero de 2024 con un telescopio Sol'Ex montado en un refractor Sky-Watcher 72ED y una cámara ZWO ASI178. Se escanearon las principales longitudes de onda. El telescopio Sol'Ex facilita numerosas actividades científicas: imágenes Doppler de la cromosfera, generación de magnetogramas, observación de la corona solar, etc.

El espectrógrafo Star'Ex HR

Las modificaciones ópticas y mecánicas del Sol'Ex permiten la espectroscopía clásica de estrellas (estrellas, nebulosas, planetas, etc.). Estas modificaciones son la base de un proyecto derivado: el Star'Ex. El kit SHES0038 contiene todos los componentes ópticos necesarios para la creación de un Star'Ex HR, diseñado para espectroscopía de alta resolución .

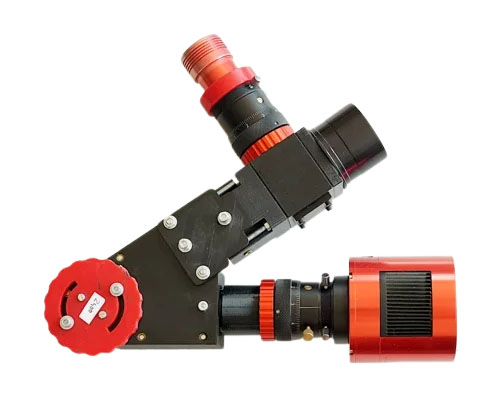

Un espectroscopio Star'Ex HR completo, con su dispositivo de guía. Las cámaras son opcionales.

Con un equipo modesto (telescopio pequeño, cámara CMOS pequeña), podrá producir espectros de muy alta resolución en objetos brillantes; es decir, ver pequeños detalles en el perfil de una línea de absorción o emisión. También podrá medir velocidades radiales por efecto Doppler, cambios en el perfil de una línea específica, el resaltado de una estrella compañera de una binaria o incluso medir un campo magnético añadiendo un sistema de polarización de luz. Al cambiar a un telescopio de mayor diámetro, deberá ajustar el ancho de la rendija según la distancia focal de su telescopio utilizando la rendija de 4 posiciones incluida en este kit. Cuanto mayor sea la distancia focal, mayor deberá ser la rendija. Un telescopio más grande le permitirá obtener espectros de objetos más débiles.

Shelyak ofrece otro kit completo (SHES0039) para crear una versión de baja resolución del Star'Ex: el Star'Ex LR. Con baja resolución, puede registrar todo el espectro visible a la vez, en lugar de solo una pequeña fracción, y al mismo tiempo tener acceso a objetos celestes tenues como nebulosas o galaxias.

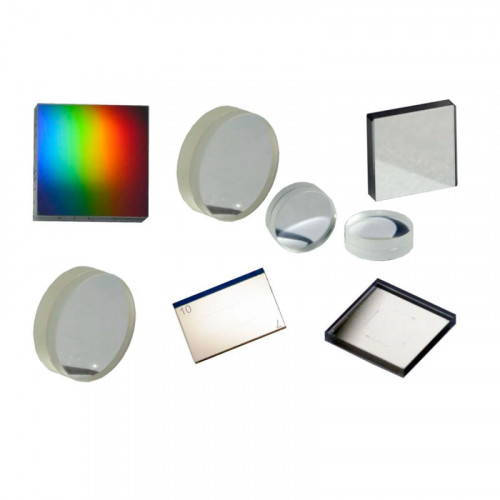

Composición del kit

Para la parte Sol'Ex:

1. Una red holográfica de 2400 líneas/mm de 25x25mm.
2. Un doblete colimador hecho a medida con un diámetro de 25,4 mm y una distancia focal de 80 mm .
3. Una lente doblete con un diámetro de 25,4 mm y una distancia focal de 125 mm .
4. Una ranura reflectante de 2 posiciones de 7 y 10 µm de ancho y 6 mm de largo.

Para la parte de orientación / Star'Ex

1. Dos dobletes con un diámetro de 12,5 mm y una distancia focal de 50 mm .
2. Un espejo de 15x15mm , 3mm de espesor.
3. Una ranura reflectante de 4 posiciones con anchos de 14, 20, 26 y 32 µm + orificio de 25 µm.
